Základní dílce

Fasádní lešení HAKI

Sloupek

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Sloupek

je ukončen přírubami umožňujícími bajonetové spojení sloupků a vybaven třmeny rozmístěnými ve skupinách (po 8 třmenech) vzdálených od sebe 0,68 m.



SLO 068
SLO 136
SLO 204
SLO 272

680
1360
2040
2720

4,5
7,8
10,9
14,2

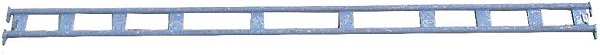

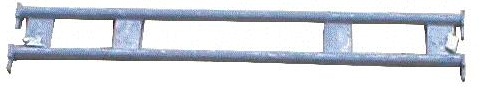

Podélník

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

 Podélník

určuje délku pole, se sestává ze dvou trubek, mezi které jsou přivařeny rozpěrky (Vierendelův nosník).



POD 180
POD 240
POD 300

1800
2400
3000

8,4
11,0
13,5

Příčník dvoutrubkový

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Příčník dvoutrubkový

udávají pracovní šířku pole lešení. Příčník, stejně jako podélník, sestává ze dvou trubek, mezi které jsou přivařeny rozpěrky. Základní šířka pole lešení HAKI je 1,35 m (délka příčníku 1,2 m). Pro řadu moderních technologií z oblasti stavebnictví i jiných odvětví (zateplování budov, inženýrské sítě, práce na střechách, natěračské, malířské a montážní práce apod.) je však tato šířka nadbytečná a lze ji nahradit lešením širokým pouze 0,71 m nebo 1,14 m (délka příčníku 0,66, resp. 1,0 m – tyto příčníky jsou navíc jednotrubkové a tím výrazně zvyšují podchodnou výšku lešení). Naopak při požadavku na větší pracovní prostor na lešení lze použít příčníky o délce 1,60 m.



PRI 120

1200

5,9

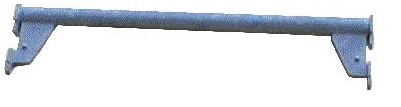

Příčník jednotrubkový

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

 Příčník jednotrubkový

PRI 066
PRI 100

660
1000

4,2
4,6

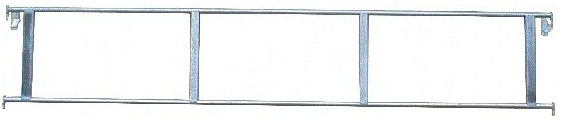

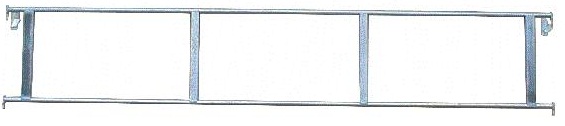

Zábradlový rám

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Zábradlový rám

ZBR 066
ZBR 100
ZBR 120
ZBR 240
ZBR 300

660
1000
1200
2400
3000

5,1
6,1
6,3
10,8
13,6

Zábradlí

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Zábradlí

ZBJ 066
ZBJ 100
ZBJ 120

ZBJ 180

ZBJ 240
ZBJ 300

660
1000
1200

1800

2400
3000

1,8
2,3
2,9

4,0

5,1
6,2

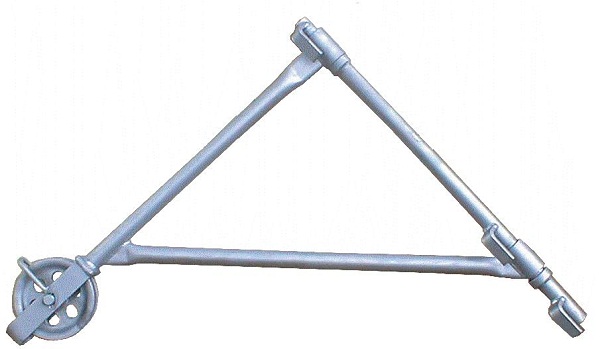

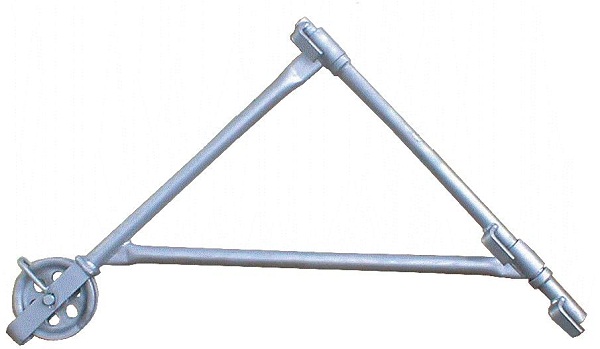

Závěsná kladka

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

 Závěsná kladka

ZVK

-

6,7

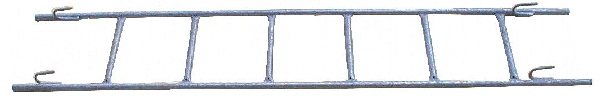

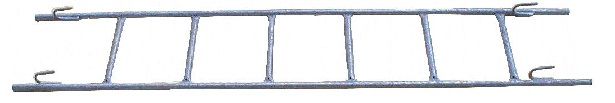

Výstupní žebřík

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Výstupní žebřík

Tento typ žebříku je určen pouze k pojízdným sestavám.

Výstupní žebřík pro výšku patra 2,04 m fasádního lešení HAKI je využívám jiný typ. Foto bude doplněno později.



ZEB 235

2350

12,1

Šroubová noha – pouze v povrchové úpravě - zinek

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Šroubová noha – pouze v povrchové úpravě - zinek

PTSA 060

600

4,1

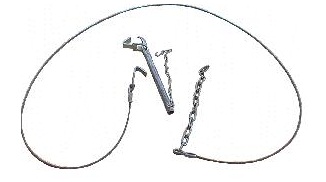

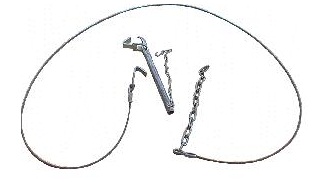

Úhlopříčné ztužení

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Úhlopříčné ztužení

Uhlopříčné ztužení dodáváme pouze s napínákem (obrázek bude doplněn pozdeji).

UHZ

-

2,9

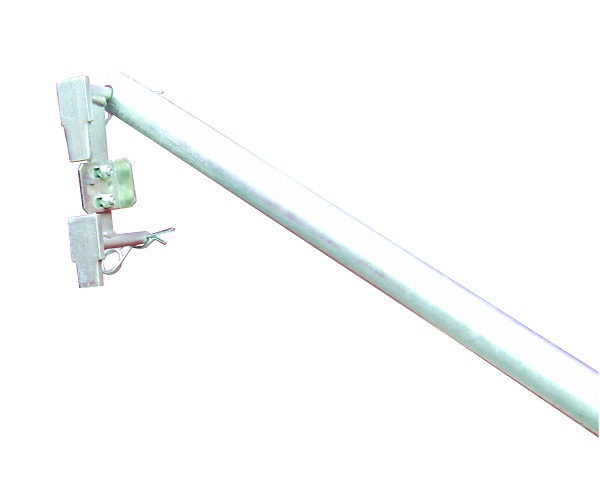

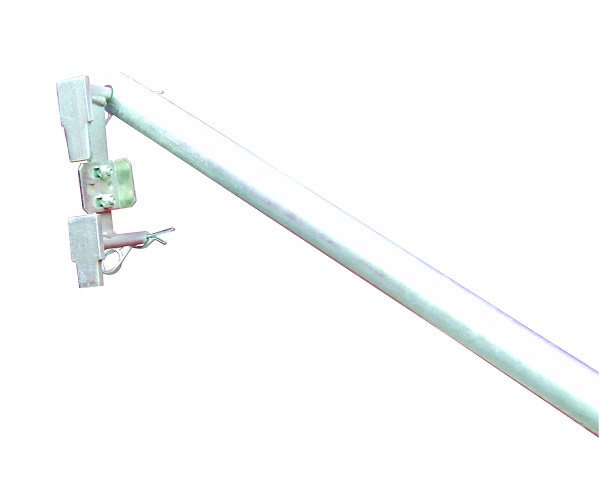

Diagonála K pole - závěs

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Diagonála K pole - závěs

DGLU 071
DGLU 105
DGLU 125

DGLU 245

DGLU 305

2055
2193
2301

3129

3622

4,2
4,5
4,64

6,3

7,31

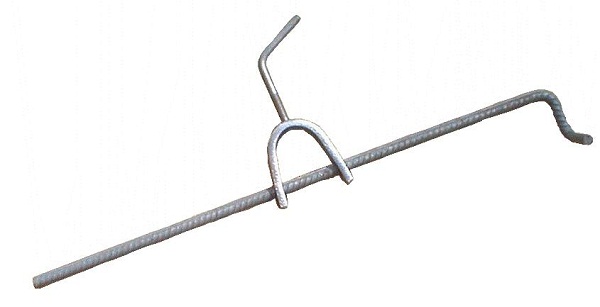

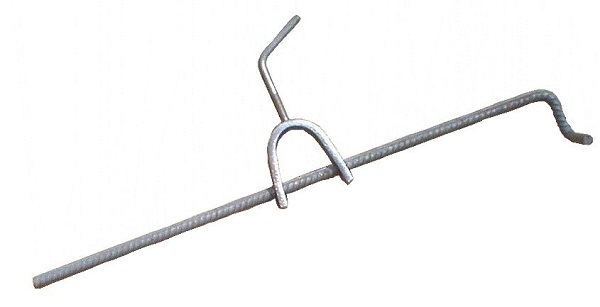

Kotvení (kotevní táhlo, kotevní třmen)

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Kotvení (kotevní táhlo, kotevní třmen)

KOTA 060

KOTR

600

-

0,7

0,4

Trubkové kotvení

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

 Trubkové kotvení

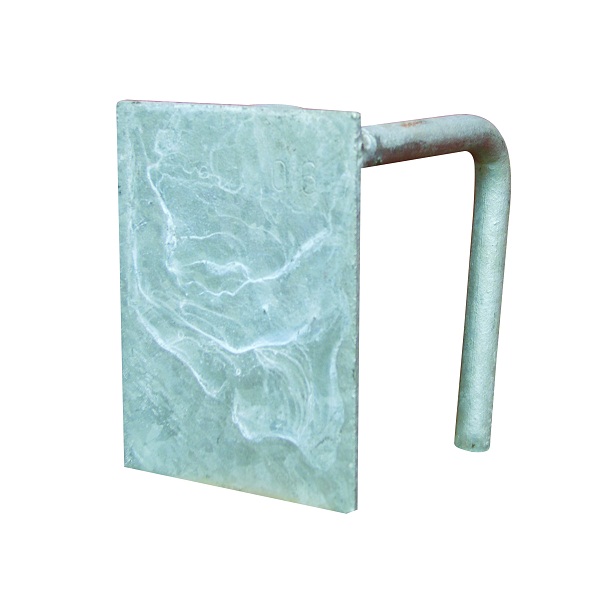

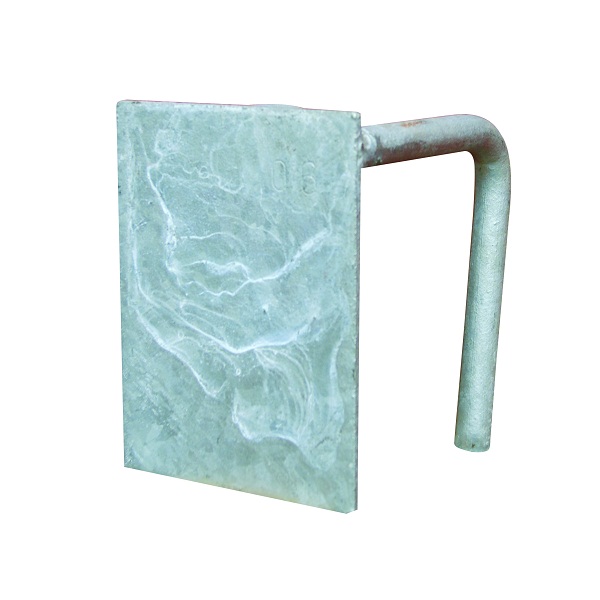

Zarážkový záchyt

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Zarážkový záchyt

ZZ

-

0,187

Podlahové dílce

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

Podlahové dílce

PDD 066
PDD 100
PDD 120

1350x500
1150x600
  810x600

11
15
18

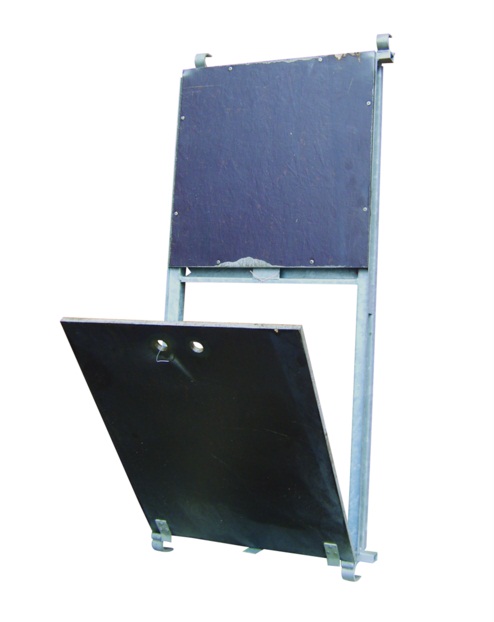

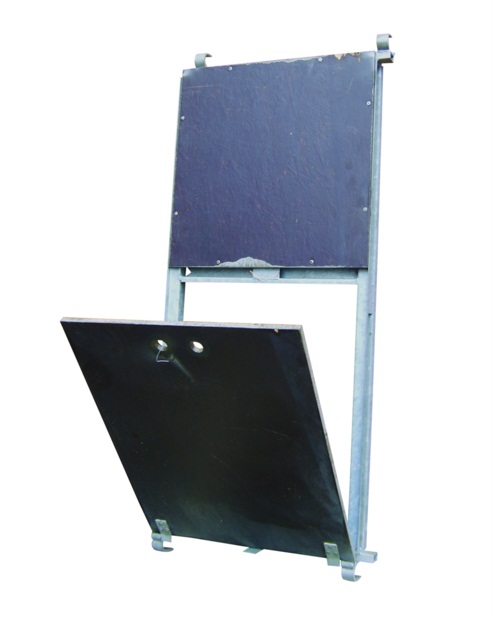

Podlahové dílce s dřevoštěp. deskou plné (PDO) a s poklopem (PDP)

OZNAČENÍ

ROZMĚR (mm)

HMOTNOST (kg)

 Podlahové dílce s dřevoštěp. deskou plné (PDO) a s poklopem (PDP)

PDO 071
PDO 105
PDO 125

PDP 071

PDP 105
PDP 125

710x598
1050x598
1250x598

710x598

1050x598
1250x598

7,9
11,2
13,5

8,1

12
13,5
